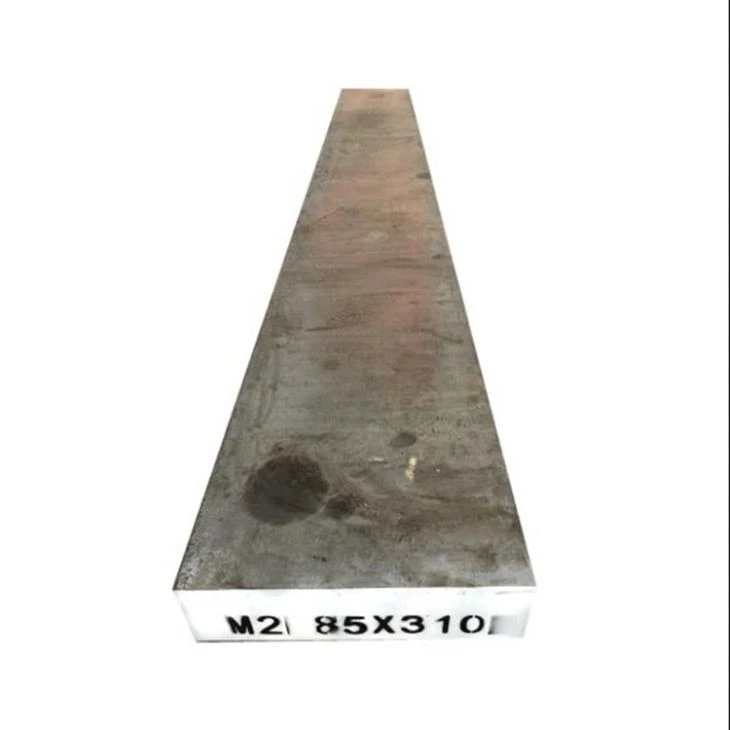

M2 Плоский пруток из быстрорежущей стали
Плоский пруток из быстрорежущей стали M2 может использоваться для самых разных целей: спиральные сверла, метчики, фрезы, развертки, пильные полотна, протяжки, переходники от роликов к пластинам, зуборезы и другие зуборезы. Помимо режущих инструментов, требующих красной твердости, они также могут использоваться в качестве сталей для холодной обработки, например, для высечки, формовки и тиснения.
Основная информация о продукте:
Таблица химического состава (%)
Пункт | C | си | Миннесота | S | P | W | Mo | Cr | V |
Min | 0.80 | 0.20 | 0.15 | 5.50 | 4.50 | 3.80 | 1.75 | ||
Максимум | 0.90 | 0.45 | 0.40 | 0.015 | 0.030 | 6.75 | 5.50 | 4.40 | 2.20 |
Механическое свойство
Температура ℃ | плотность г / см3 | Модуль упругости КН / мм2 | Коэффициент температурного расширения | Коэффициент теплопередачи W/m℃ | Удельная теплоемкость Дж / кг ℃ |
20 | 8.16 | 225 | 24 | 420 | |
400 | 8.06 | 200 | 1.21 x 10-6 | 28 | 510 |
600 | 8.00 | 180 | 1.26 x 10-6 | 27 | 600 |
Физическая собственность
Тип инструмента | Биты для инструментов | Протяжка | Зуборезка | перфоратор | Краны |
Размер зерна | 9-10 | 10-11 | 10-11 | 10-11 | 10-11 |
твердость | 65-66HRC | 64-65HRC | 64-65HRC | 64-65HRC | 64-65HRC |
Термическая обработка высокоскоростного материала AISI M2
· Отжиг
Нагрейте до 1600 ° F, тщательно замочите на огне. Печь охладите на 25 ° F в час до 900 ° F, охладите на воздухе до комнатной температуры. Приблизительная твердость после отжига 241 Максимум по Бринеллю.
Снятие напряжений с незатвердевшего материала: медленно нагрейте до 1200 - 1250 ° F. Выдержите два часа на дюйм толщины при нагревании. Медленно остудите (если возможно, остудите печь) до комнатной температуры.
· Затвердеть
Медленно нагрейте до 1550 ° F, тщательно замочите, нагрейте до 1850 ° F, тщательно замочите. Время выдержки в печи варьируется от нескольких минут до 15 минут, в зависимости от размера инструмента, теплоемкости печи и размера загрузки. - Нагрейте до 2150 - 2200 ° F макс. прочность и минимальные искажения. - Нагрейте до 2250 - 2275 ° F макс. твердость и стойкость к истиранию.
· Утолить
Для полной твердости закалка в масле до 150-200 ° F. Закалка на воздухе до 150 ° F. При закалке в горячей соли поддерживайте закалку чуть выше температуры Ms. После уравнивания вынимаем детали из горячей соли и охлаждаем на воздухе до 150 ° F.
· Характер
Двойной темперамент является обязательным, иногда предпочтительным является три темперамента. Замочите 2 часа на дюйм толщины. Охладите на воздухе до комнатной температуры между температурами. Наилучший диапазон отпуска для твердости, прочности и вязкости составляет от 1000 до 1050 ° F.
Вопросы-Ответы
В: Как вы гарантируете качество своей продукции?
A: Во-первых, мы можем предоставить сертификаты от третьих лиц, таких как TUV, CE, если вам нужно. Во-вторых, у нас есть полный набор инспекционной системы, и каждый процесс проверяется QC. Качество - залог выживания предприятия.
Q: Срок поставки?
О: На нашем складе есть готовые запасы для большинства марок материалов. Если у материала нет' t на складе, время доставки составляет около 5-30 дней после получения предоплаты или твердого заказа.
Q: каков срок оплаты?
A: T / T или L / C.
В: Можем ли мы посетить вашу компанию и завод?
A: Да, добро пожаловать! Мы можем забронировать для вас отель до вашего приезда в Китай и организовать встречу с водителем в нашем аэропорту, чтобы встретить вас, когда вы приедете.
Если у вас есть другие вопросы, свяжитесь с нами, как показано ниже:
Наш сервис
горячая этикетка : m2 плоский пруток из быстрорежущей стали, Китай, производители, поставщики, завод
